Запчасти для системы автоматического водоснабжения Джилекс Водомет ЧАСТОТНИК 125/125-Ч

Ищете запчасти для системы автоматического водоснабжения Джилекс Водомет ЧАСТОТНИК 125/125-Ч ? У нас они есть! Достаточно на схеме подобрать то, что Вам нужно, оформить покупку, и получить их на почте!

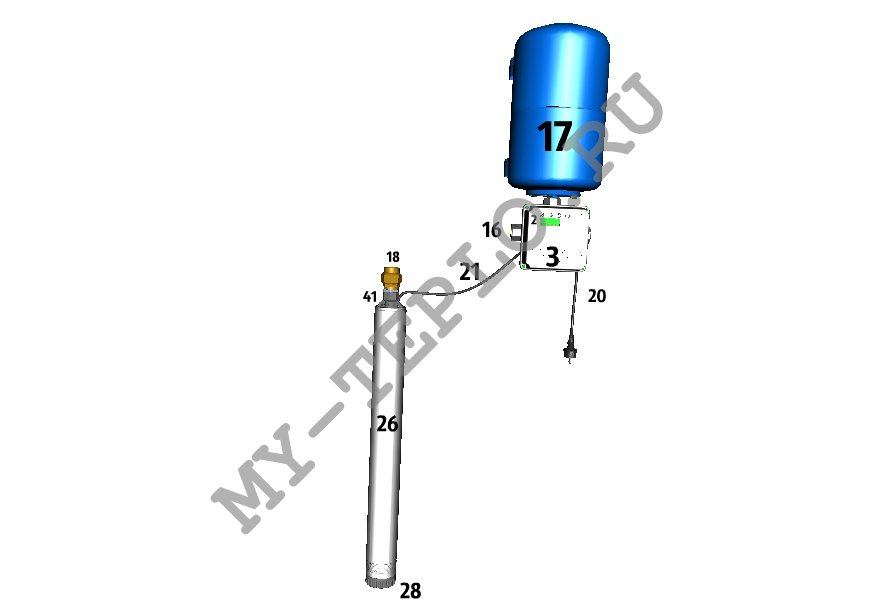

Общая схема насоса

Насос Джилекс Водомет Частотник 125/125 Ч (схема общая)

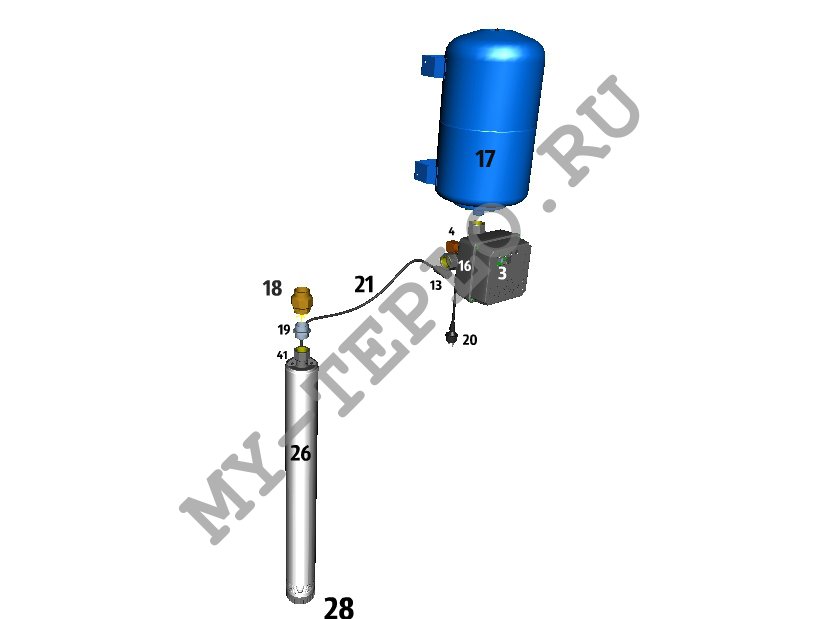

Взрывная схема системы водоснабжения

Насос Джилекс Водомет Частотник 125/125 Ч (схема системы водоснабжения)

Взрывная схема Водомета

Насос Джилекс Водомет Частотник 125/125 Ч (схема Водомета в разборе)

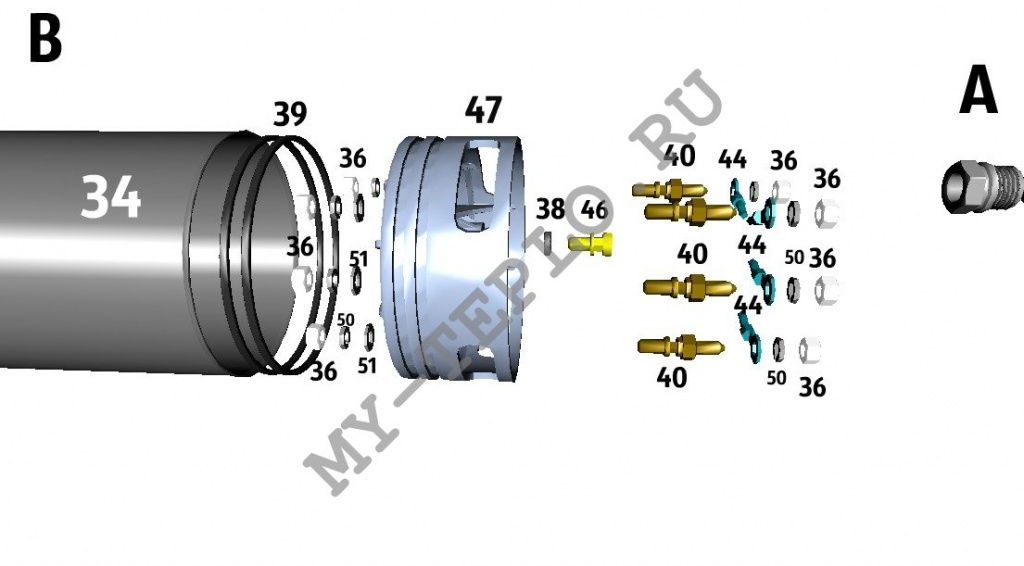

Взрывной чертеж Водомета (часть А)

Насос Джилекс Водомет Частотник 125/125 Ч (схема Водомета часть 1)

Взрывной чертеж Водомета (часть АВ)

Насос Джилекс Водомет Частотник 125/125 Ч (схема Водомета часть 2)

Взрывной чертеж Водомета (часть ВС)

Насос Джилекс Водомет Частотник 125/125 Ч (схема Водомета часть 3)

Взрывной чертеж Водомета (часть СD)

Насос Джилекс Водомет Частотник 125/125 Ч (схема Водомета часть 4)

Взрывной чертеж Водомета (часть D)

Насос Джилекс Водомет Частотник 125/125 Ч (схема Водомета часть 5)

Взрывной чертеж блока управления

Насос Джилекс Водомет Частотник 125/125 Ч (схема блока управления)

Схема электродвигателя насоса

Насос Джилекс Водомет Частотник 125/125 Ч (схема электродвигателя)

Каталог запасных частей

Номер	Название детали	Артикул	Каталожный номер	Количество в насосе
	Система ЧАСТОТНИК Водомёт125/125	8125	058
1	Блок управления с крышкой ЧП 1/4" (разъём) 1,5 кВт без датчика	М2664	496	1
2	Комплект плат "Водомёт Ч" 2,2 кВт	М2557	451	1
3	Крышка корпуса блока управления ЧП	М2497	497	1
4	Преобразователь давления MBS 1900, G1/4, 0-10 бар, (арт. 064G663)	М2195	222	1
5	Уплотнение круглогосечения 170х170х2,5мм	М2325	498	1
6	Радиатор 2,2 кВтблока управления ЧП	М2205	499	1
7	Винт нажимной М16х1,5 9 мм	М1083	122	2
8	Втулка нажимная 8-14 Водомёт	М853	423	2
9	Кольцо 065-070-30ГОСТ 9833-73	М2405	500	1
10	Винт М6х20 оц.потай.DIN965	М2397	501	6
11	Кольцо 007-013-30	М503	300	1
12	Разъем кабельный гнездо на 4 пина J10F-4В(розетка)	М2326	503	1
13	Разъем кабельный штекер на 4 пина J10F-4A(вилка)	М2327	504	1
14	Винт-саморез Ф4,2х16 полукругл.гол. DIN 7981 A2 нерж.	М2398	505	4
15	Винт 2,9х13 DIN7981 нерж	М2394	506	2
16	Корпус блока управления ЧП	М2496	507	1
17	Гидроаккумулятор 20 Г	ГА20Г	074	1
18	Клапан обратный VAR 1 1/4" магистральный	2333	013	1
19	Штуцер 1 1/4"-1 1/4" ПП, латунный	М286	244	1
20	Электрокабель КГБ 3x2,5-1,5 с вилкой	М323	308	1
21	Электрокабель КГБ 4x1,5-70,3	М476	298	1
22	Насос погружной Водомет 125/125 (3*220)	М514	305	1
23	Вал L=485 мм с ведомой полумуфтой	М770	395	1
24	Втулка антифрикционная Водомета HNO.00.222	М039	101	1
25	Колесо насосное 76х10	М774	397	14
26	Корпус насоса Ø98 L=852 мм (115/115, 125/125)	М442	294	1
27	Крышка насосной ступени 85	М934	432	15
28	Крышка передняя 96х70	М716	381	1
29	Направляющий аппарат с буртиком 84х28	М1114	136	1
30	Направляющий аппарат 84х28	М727	392	15
31	Опора промежуточная 96х20	М1074	118	1
32	Шайба антифрикционная (белая) 20х11,3х1,85 мм	М833	417	14
33	Шайба антифрикционная (синяя) 20х11,3х1,35 мм	М832	416	14
34	Электродвигатель в сборе Н=160 (3*220), L=324 мм (125/125Ч)	М429	288	1
35	Винт нажимной М16х1,5 9 мм	М1083	122	1
36	Гайка M5, оцинкованная DIN 934	М150	171	8
37	Кольцо 004-007-19 ГОСТ 9833-73	М134	159	4
38	Кольцо уплотнительное 006-010-25 ГОСТ 9833-73	М207	210	1
39	Кольцо 075-80-30 ГОСТ 9833-73	М212	212	8
40	Контакт-шпилька М5 лат.	М023	089	4
41	Крышка задняя 11/4", 9	М1110	132	1
42	Крышка эл/дв передняя 20,6 L=92	М781	401	1
43	Мембрана НПО 00.008	М137	161	1
44	Наконечник кольцевой неизолированный 0,5 мм2	М118	149	4
45	Полумуфта ведущая 30х37 Н=44	М1082	121	1
46	Заглушка М6, латунная	М1075	119	2
47	Стакан конденсаторны й 90х40 мм	М2030	204	1
48	Уплотнение торцевое 12-20,6-23,5	М041	102	1
49	Уплотнитель 2,5х4	М263	231	1
50	Шайба гровер М5 оц. DIN 127	М273	236	8
51	Шайба Ф5, оцинкованная DIN 125	М279	242	4
52	Втулка нажимная 9-14 мм Водомет	М854	448	1
53	Втулка обжимная 14,2-9-4 (конус) Водомёт	М1010	112	1
